PCB线路板纳米防水涂层方案
发布时间:2016-04-05 20:24:11

纳米涂层是电子产品PCB线路板防水防潮防盐雾腐蚀先进材料

尽管传统三防漆类产品也具有防潮、防震、防尘等特点,但随着科技的发展和人们物质生活的日益提高,消费者对产品的品质提出了更多的要求,人们不再需要一款简单粗暴的三防产品,而是要符合更多的环保、健康、轻质等方面的需求。


相关国家和经济体对进口产品的监管力度大幅提升,准入门槛提高,使用低端物料生产低品质产品的制造企业面临更大的生存挑战,越来越多的高端制造业意识到这一点,并且不断的投入研发和创新,提升品质,开始找寻并使用更高级更前沿的物料和技术。


纳米防潮防腐蚀涂层就是电子产品PCB防水防潮防盐雾腐蚀材料的先进代表,纳米涂层不仅具有传统三防漆基本的防护特性,还解决了一些三防漆不能解决的问题,大幅提升了防护和环保性能,深圳青山新材料的TIS-NM纳米防潮涂层作为PCB纳米涂层的行业先行者和践行者,产品已获得国内多家上市公司测试认可。


青山新材料(TIS-NM)PCB纳米防水涂层的特点:

青山新材PCB防水涂料是一种透明无毒无害无氯,不燃烧的防潮防湿防腐蚀的液态纳米涂料,符合欧盟环保标准,有ROHS ,REACH  168项检测认证,有MSDS化学品安全数据表,安全无毒不燃烧。


1.青山新材开发的纳米防水、防潮、防腐蚀系列纳米材料与各种基材PCB板都有良好的结合能力。


2.在PCB线路板表面形成超疏水效应的纳米膜层,如同荷叶效应,可以让电子元件表面形成一道强而有力的纳米保护膜,有效阻止电子产品PCB线路板上元器件涉水受潮以及被酸碱盐腐蚀的情况。


3.可通过浸泡的施工方法使纳米涂料渗透至电子元件的pin脚周围及各个细微的空隙处,达到完整的覆盖性与包裹性,进而使产品得到全面立体的防水防潮耐盐雾效果。


4.操作简单,浸泡只需5秒即可取出在常温下晾10分钟自然干燥,无须加热烘干,无须额外增加设备。


5.成本低,比如以运动耳机为例,1kg纳米防水液可加工约8000多个PCB板。


6.做了防水之后个别元件返工后焊时只需在焊点处用毛刷重新刷涂防水液即可。


7.多系列多浓度级别产品,适用于不同的应用,可根据您对品质的具体要求选择适用的系列,可经样品测试后再选择。


8. TIS-NM纳米涂层已通过ASTM(美国材料与实验协会) B117-11中性盐雾(NSS)测试,测试条件为(5±1)% NaCL(m/m),测试温度为(35±2)℃,盐雾沉降(1.0~2.0)ml/(80cm2˙h),试验表明青山R3004,R3006系列产品的防盐雾性能都比较优秀,24小时试验金属件样板表面涂层受破坏面积较同类产品更小。

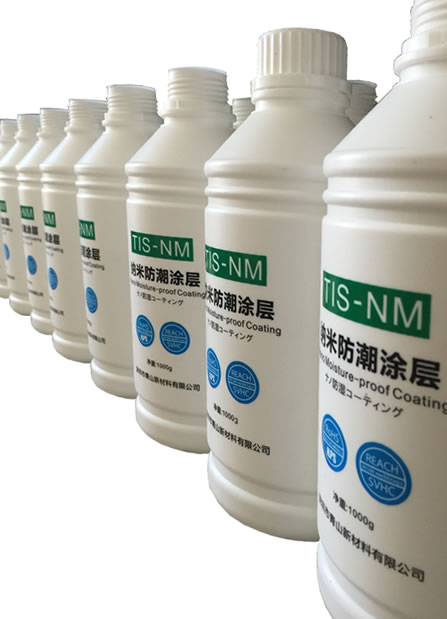

TIS-NM纳米涂层

外观:透明

--------------------------

相对密度:1.3-1.6


--------------------------

表干时间:3-5 sec

--------------------------

全干时间:1-3 min [视空气湿度而定]

---------------------------------------

熔点/凝固点:110-120℃

--------------------------

膜层厚度:0.1-6μm[视固含而定]

--------------------------------

使用温度范围:-60℃-130℃

--------------------------

水溶解度: 不溶于水

--------------------------

分解温度: 400℃




PCB/线路板纳米防水涂层应用范围:

蓝牙耳机 ,运动耳机,智能手表,智能手环,无人机,仪器仪表,航空航天,船舶设备,汽车电子系统,智能水杯,电饭煲,豆浆机,微波炉,电磁炉,榨汁机,电热水壶 ,饮水机,咖啡机,剃须刀,电动牙刷,电吹风,美容仪/洁面仪,按摩器材,足浴器,理发器,空气净化器,净水器,手机,移动电源,手机电池,充电器,网络机顶盒,路由器,交换机,相机,镜头,学习机,点读笔, 点读机等电子3C系列产品的PCB(线路板)防水防潮防酸碱腐蚀,有效延长使用寿命。


PCB纳米涂层防水防潮操作工艺流程:

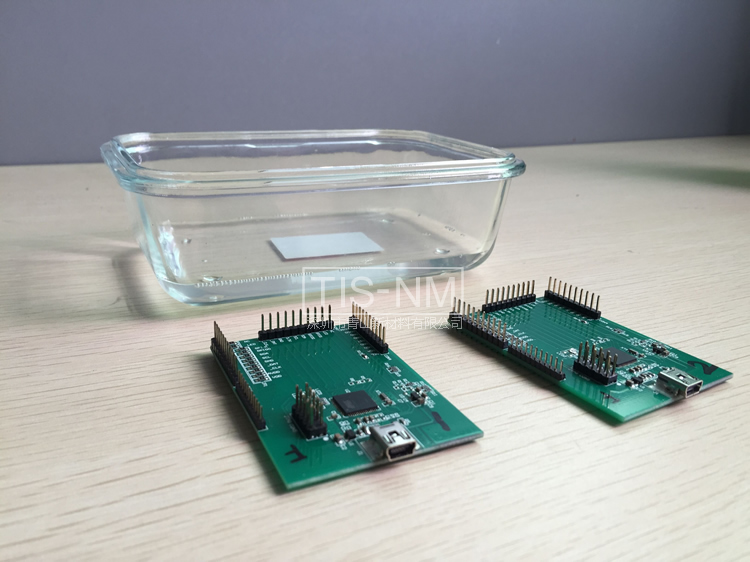

 图(1)准备两块同样的PCB,并在PCB上标记1,2号,以作对比。

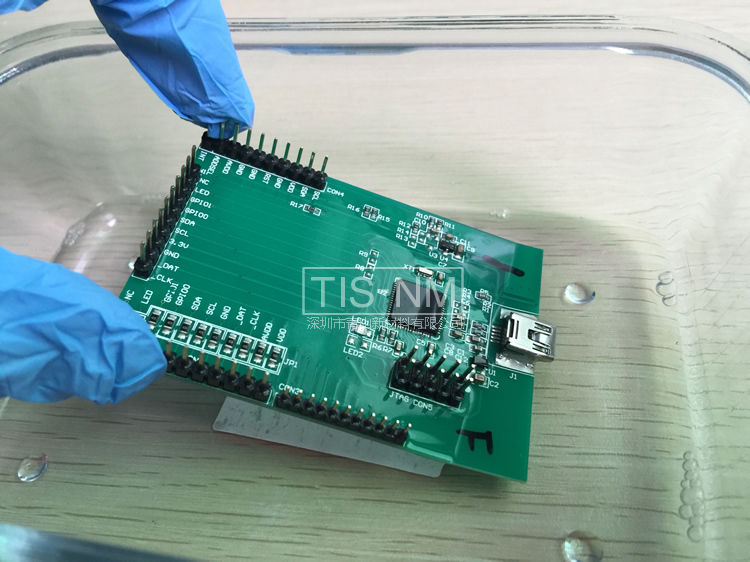

图(2)将PCB 1号板浸入到TIS-NM纳米防潮溶液(即青山新材纳米涂料)中。

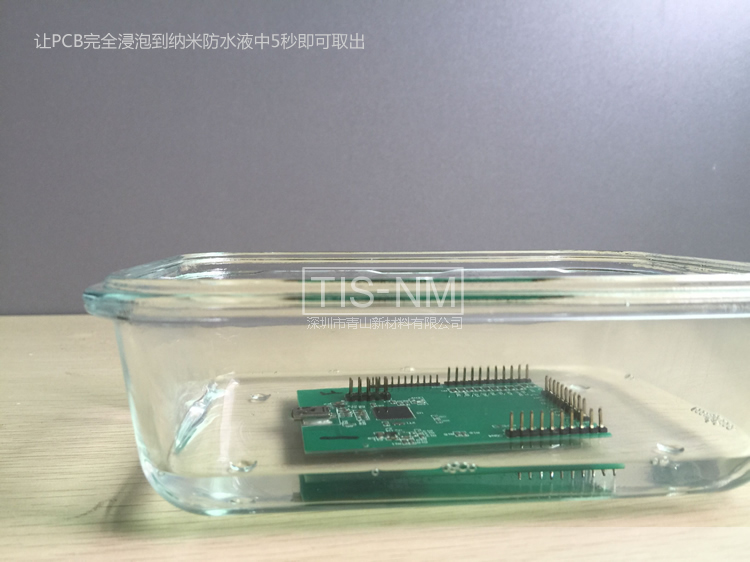

图(3)让PCB板完全浸入纳米溶液中,以达到更完整更均匀的结膜效果。

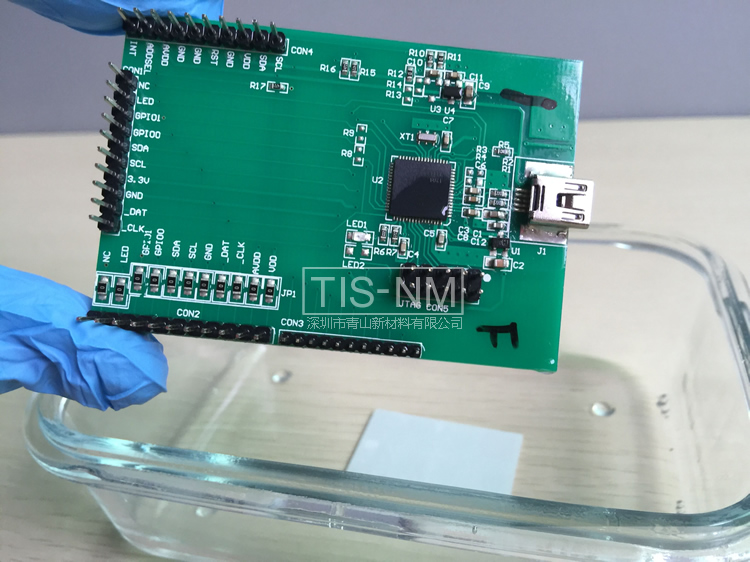

图(4)约1-3秒即可取出,浸入时可以稍加翻动,但不建议翻动太频繁,以免造成更多的挥发损失。

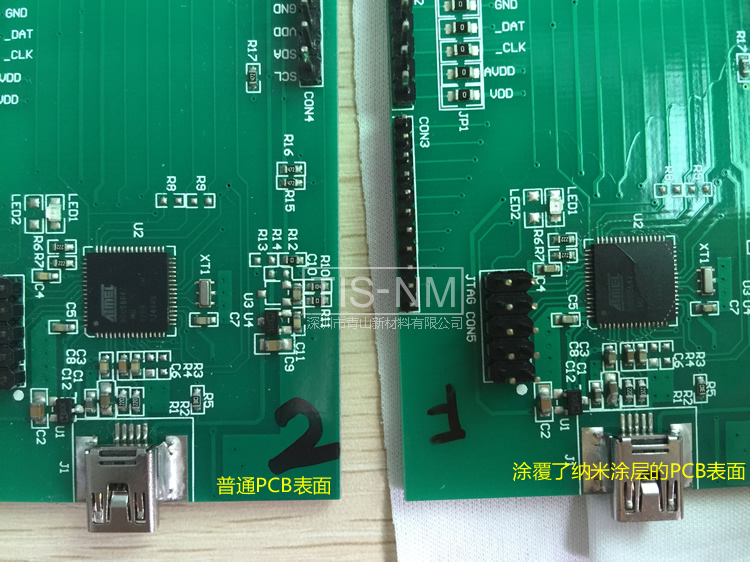

图(5)对比观察1,2号两块PCB的区别,What?没看出区别?的确,青山新材TIS-NM纳米涂层只有0.1-6μm厚,对于低固含纳米涂料涂层厚度不到1μm,所以肉眼观察的确看不出有太大的区别,PCB做完涂层工艺后依然很整洁干净。

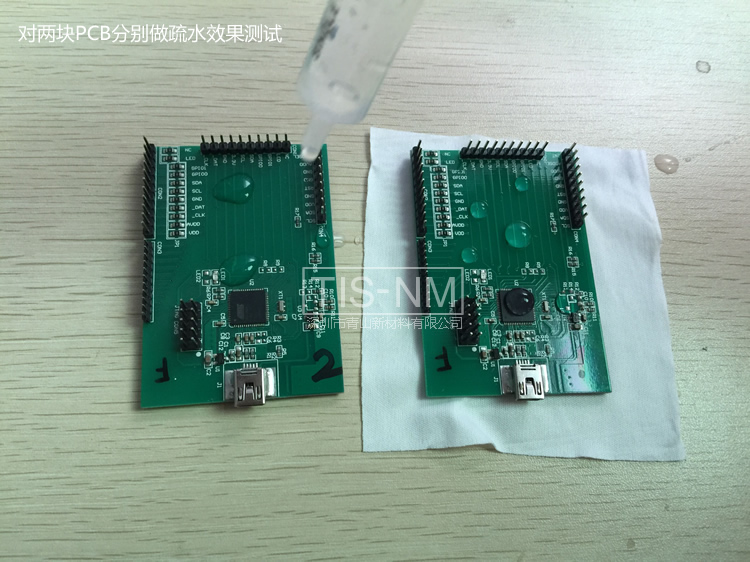

图(6)分别可以在两块PCB上滴水或者喷水进行观察。

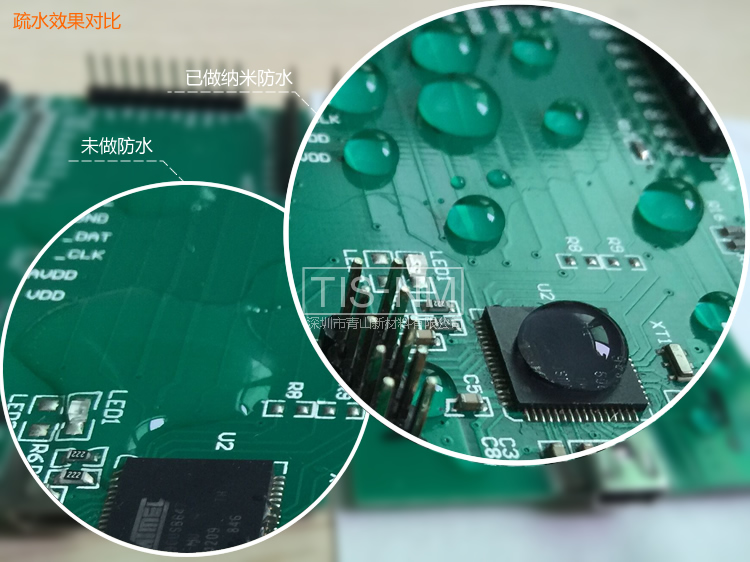

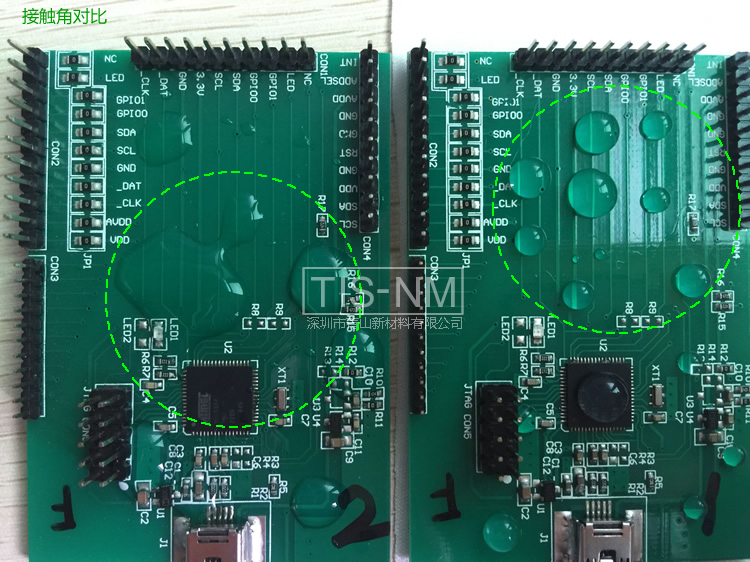

图(7)很明显他们表面的水滴的形状很不一样,其中做过纳米防水涂层的1号PCB表面的水滴更圆润,并且看上去比较规则,像是同一个水滴的无限复制,只不过有大有小。而2号PCB上的小滴则是成一片状。



图(8)侧面观察更明显的区别,青山新材料TIS-NM纳米涂层使PCB电路板表面的能量降低,形成超疏水现象,在PCB表面形成一张防水防潮防腐蚀网,而这张网由极细微的纳米颗粒组成,颗粒之间有一定的空隙,形成气垫效应,托住水分子,由于纳米膜超薄,因此纳米涂层比传统三防漆类产品散热也更好。


TIS-NM纳米涂层PCB表面超疏水现象


三防漆与TIS-NM PCB纳米涂层的区别


1.青山新材料pcb纳米防水防潮涂层是一种单组份无色透明,无毒无害、无异味、不燃烧的防潮防湿防腐蚀的液态产品,而三防漆类产品在受热时易挥发有毒物质,异味重。


2.TIS-NM纳米涂层符合欧盟RoHSREACH 168项环保检测标准、具有MSDS化学品安全使用说明,安全环保性能强于三防漆,三防漆通常有丙烯酸,有机硅,环氧,聚氨酯等原材料,尤其溶剂型含二甲苯原料有释放有毒物质的风险,有一些则是重点应用于建筑方向,气味重。


3.操作简单,TIS-NM纳米涂层只需要浸泡1-3秒即可取出在常温下晾3-5分钟自然干燥,无须加热烘干,速干型,三防漆类产品普遍常温下全干时间要24小时,加热到60-80度烘干也需要30分钟,有些甚至要几个月才能完全固化。


4.三防漆类产品粘稠度高,施工很容易造成膜层不均匀,涂布之前要稀释,并且要控制好稀释的浓度,过浓过淡都对成膜和工艺有一定的影响,如果采用的涂布方式不合适也会造成细微处不能完整涂布的现象,而纳米涂层可通过浸泡的施工方法将本产品渗透至电子元件的各个细微的空隙处,达到完整的覆盖性与包裹性,进而产品会得到全面立体的防水效果。


5.传统三防漆普通厚度50-100μm,膜层厚,散热不佳,而TIS-NM纳米防水防潮涂层仅有2-4μm,肉眼不可见,其结构为网状,散热性能非常好,在pcb线路板表面形成超疏水的纳米涂膜,使其形成荷叶效果,有效阻止电子产品pcb线路板上元器件涉水受潮以及被酸碱盐腐蚀的情况。


6.三防漆由于粘度高,所以产出率比纳米涂层产品要低很多,比如同样做1000个PCB涂布,纳米涂层用量约1kg,三防漆只能涂布几十个,单从膜厚上比较三防漆膜厚是TIS-NM纳米涂层膜厚的30-50倍。



7.青山新材PCB纳米涂层使施工复杂程度减少, 低固含的纳米涂料在对PCB板浸泡之前无须对个别类型连接器进行事先包裹,涂层施工后不影响连接器导电,而传统三防漆在施工前一定要对连接器进行防护。



8.如果三防漆涂布厚度较厚,则很可能会对维修带来不便,而纳米涂层由于超薄,维修方便



9.纳米防潮涂层无须额外增加设备,所有元器件贴完后加入浸泡PCB的工序即可,三防漆类产品由于手动施工容易造成厚度不均匀等善,有时需要建三防漆喷涂生产线。


10.三防漆当第一遍涂布失败或者达不到要求后需要等干燥后再进行第二遍涂布,而纳米涂层无须等待,直接进行第二遍涂布即可


11.三防漆在涂布过程中容易在膜表层出现气泡以及表面结皮等现象,而纳米涂层则不会出现气泡。

蓝牙运动耳机PCB线路板纳米防水泡水效果测试视频
