TIS-NM纳米涂层的涂覆工艺和注意事项
关键词:纳米涂层工艺流程,纳米涂层操作方法,纳米涂层使用方法
简介:TIS-NM纳米防潮涂层推荐的施工方法为:浸泡,刷涂,淋涂,本文介绍TIS-NM纳米防潮涂层工艺和操作方法。涂层在到达用户手中时已经是可直接应用的成品,规格为1000g 瓶,无需再二次加工,禁止使用其它溶液进行稀释,包括水。

纳米涂层操作工艺

TIS-NM纳米防潮涂层工艺要求

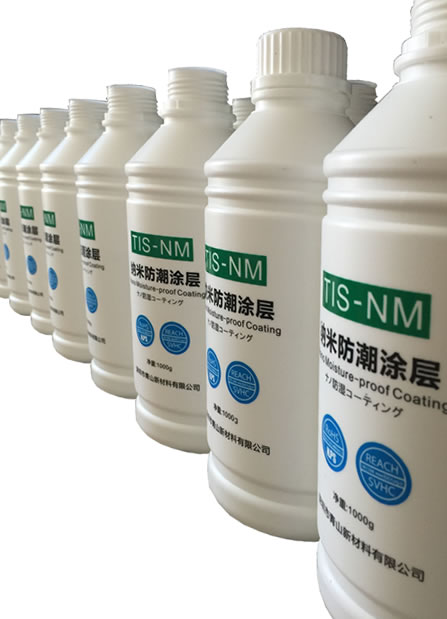

【1】TIS-NM纳米防潮涂层在到达用户手中时已经是可直接应用的成品,规格为1000g/瓶,无需再二次加工,禁止使用其它溶液进行稀释,包括水(划重点:切记不可掺水)。


【2】推荐的施工方法为:浸泡  刷涂  淋涂,其中首选浸涂,因为浸涂后膜层更均匀,覆盖更完整。


【3】浸泡用容器在能容下PCBA的同时尽可能以小开口为易,以减少挥发,可采用竖直浸涂,这样可以选择开口更小的容器,以减少容器挥发表面积。


【4】请保持在15-20度的环境温度下操作,可在空调窒内进行。


【5】取用适量,以刚好在容器中没过PCBA为准。


【6】已取出但未使用完的纳米液可再次回收至原包装瓶内,下次可继续使用。


【7】对于诸如zif类连接器需进行事先防护,插针类,USB等针脚大而疏的接品件无需防护,对声音播放及传输类器件需要进行防护,个别连接器若在涂覆结束后不能导通,可以反复插拔几次即可导通。


【8】避免为尖锐的物品刻画涂层表面,本品由于超薄,并非传统胶水类产品,附着力不足以支撑人为的破坏。


【9】在施工前进行必要的样板测试非常有必要。有任何疑问请致电:400-7777-029




PCB纳米涂层简易操作工艺流程


一、浸泡

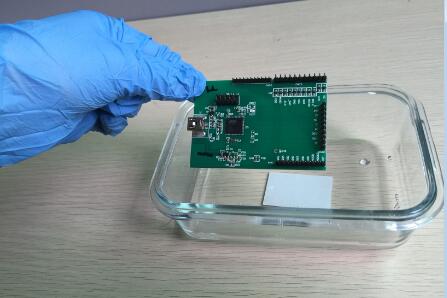

(1)准备适合的容器,以刚好容纳下PCBA为准。

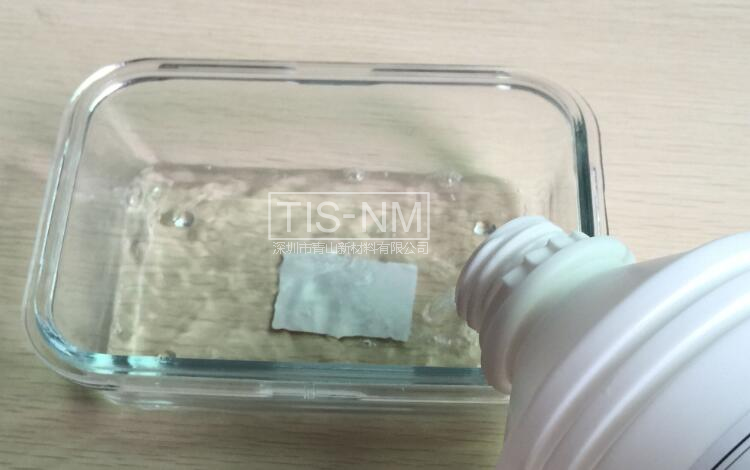

(2)倒入适量的TIS-NM纳米防潮溶液(即青山新材纳米涂层涂料),将PCB板浸入纳米液中。

TIS-NM纳米涂层操作工艺(2)-1

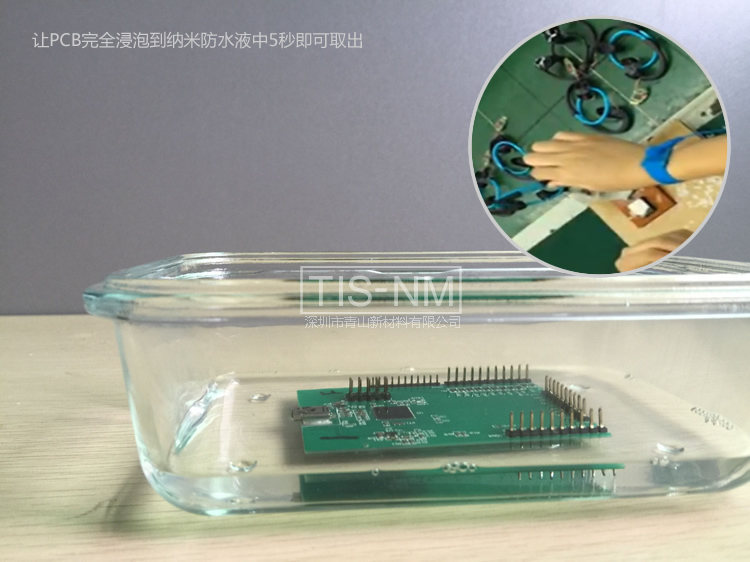

(3)让PCB板完全浸入纳米溶液中,浸泡约3-5秒,可以适当翻动,以达到更完整更均匀的结膜效果(注:如果浸入后拿出再次浸入则实际为两次涂覆,最终膜层厚度会X2)。

纳米涂层操作工艺(3)


纳米涂层操作工艺(3)-2


(4)将PCB板从溶液中取出,TIS-NM纳米涂层涂料的流挂液滴是很小量的,如图中PCB板右下角所示。

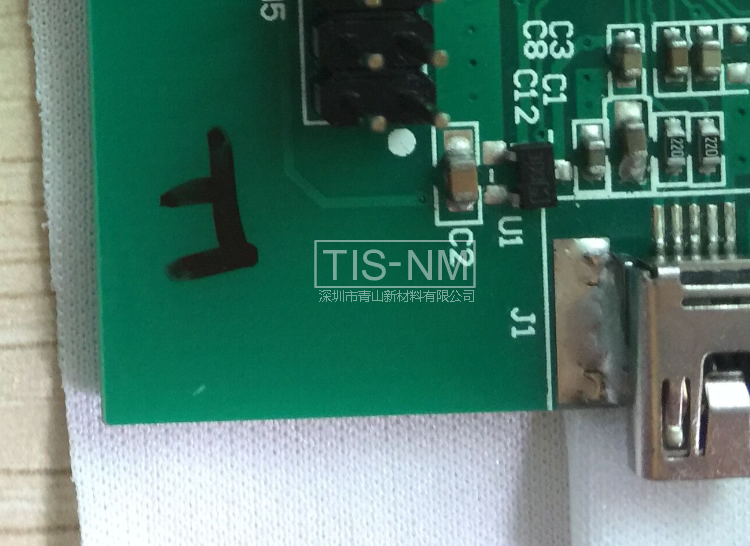

(5)取出后常温晾置在干净的桌面,青山新材TIS-NM纳米涂层是纳米级厚度,肉眼几乎不可见,PCB做完涂层工艺后表面看起来依然很整洁干净,约5-10分钟可全干。

纳米涂层操作工艺(5)

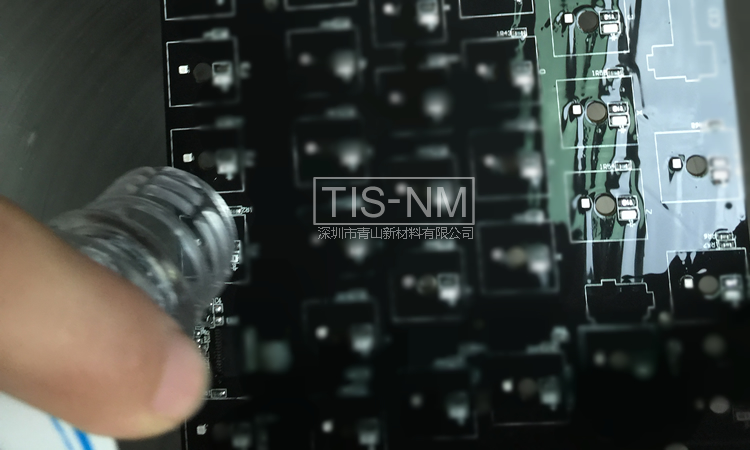

(6)在PCB上滴水或者喷水观察纳米涂层的超疏水现象。

纳米涂层操作工艺(6)-1


纳米涂层操作工艺(6)-2

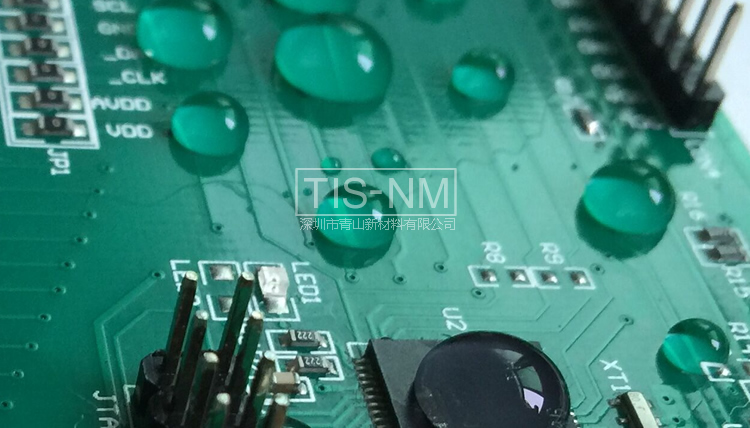

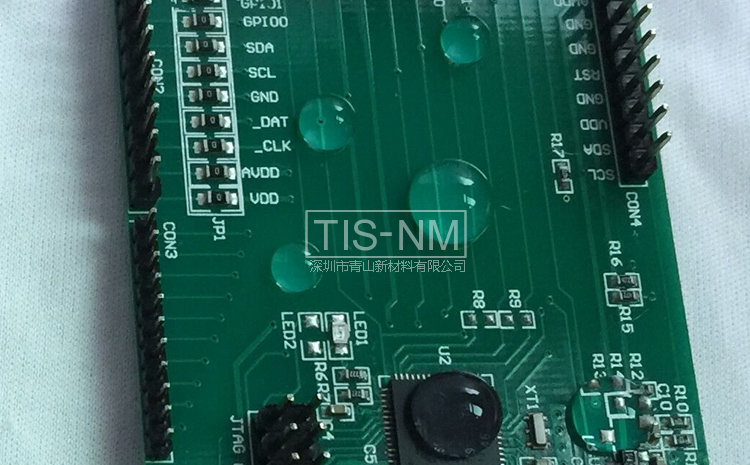

(7)可以跟普通表面的PCB进行对比,做过纳米防水涂层的PCB表面的水滴更圆润,比较规则,像是同一个水滴的无限复制,只不过有大有小。而普通表面的PCB上的水滴则是成片状。

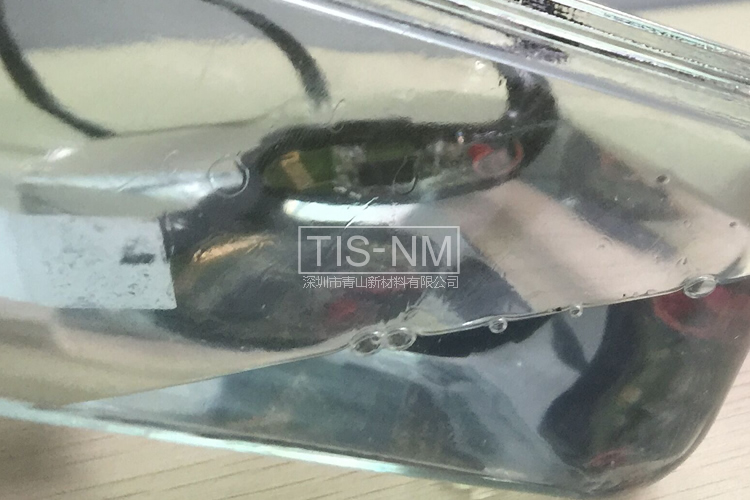

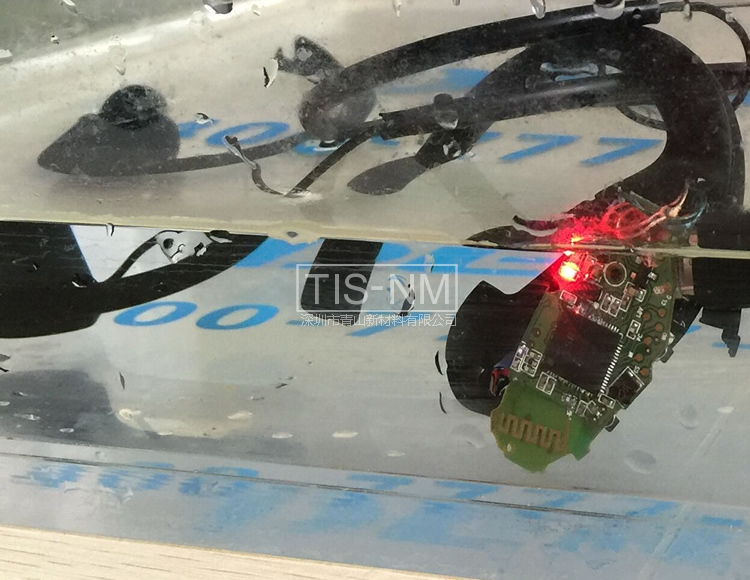

(8)也可以对成品进行带电入水测试

纳米涂层操作工艺(8)


二、刷涂

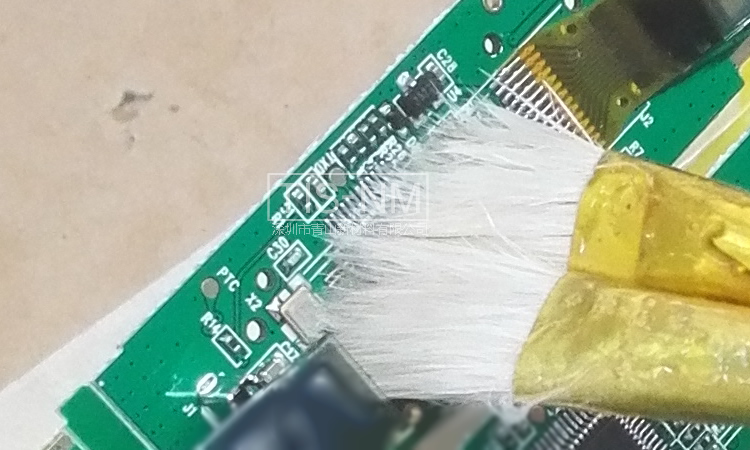

对于表面积较小的PCB板或者是维修局部元器件后原TIS-NM纳米涂层被破坏时可以使用刷涂的工艺。

纳米涂层操作工艺(9)


三、淋涂

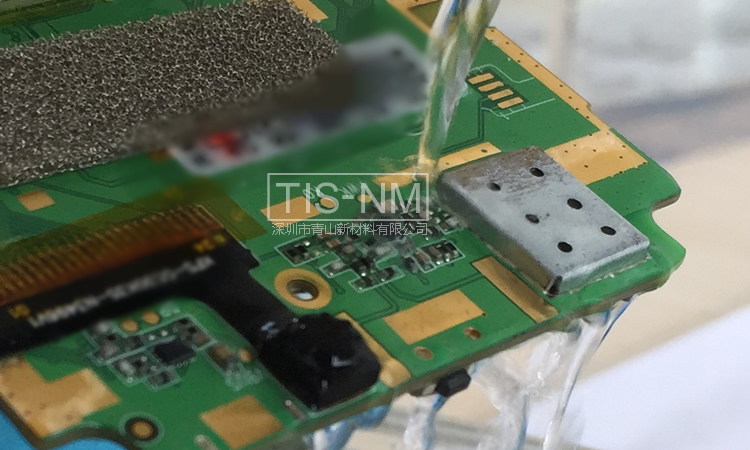

就是将纳米液直接淋到PCBA上的一种施工工艺,由于这种方式纳米涂料的挥发损失会相对较多,不推荐批量生产使用。

纳米涂层操作工艺(10)


纳米涂层操作工艺(11)


通过较多的客户应用经验总结,浸泡式涂覆的效果最好,涂层均匀,操作简单。


青山新材料TIS-NM纳米涂层使PCB电路板表面的能量降低,形成超疏水现象,在PCB表面形成一张防水防潮防腐蚀网,而这张网由极细微的纳米颗粒组成,颗粒之间有一定的空隙,从而使纳米涂层比传统三防漆类产品散热更好。
