蓝牙运动耳机防水防盐雾方案
发布时间:2016-04-05 20:24:43

蓝牙运动耳机使用纳米防水涂层,有效保护PCB,防水防盐雾腐蚀


现如今蓝牙运动耳机已成为广大运动爱好者以及车主们的必备,耳机是除了手机之外使用率最高的随身电子设备,2015 年全球耳机市场规模已达 100 亿美金,并且有望在 2023 年超过 182 亿美金,年复合增长 4.6%。2015 年全球出货 3.5 亿副耳机,2023 年有望超过 4.6 亿副,年复合增长 3.9%。

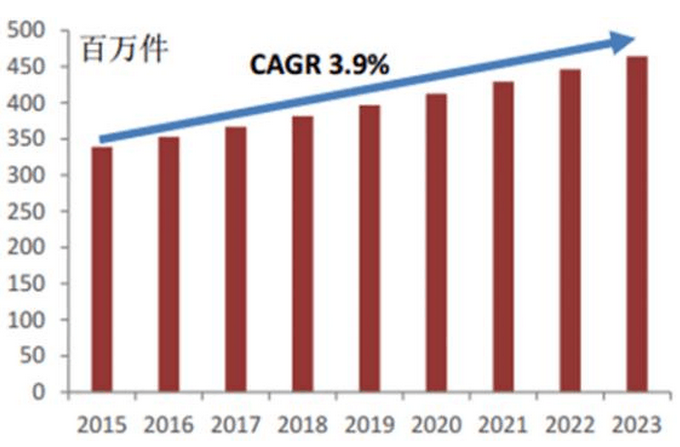

全球耳机出货量(不含手机附带耳机)

全球耳机出货量(不含手机附带耳机)

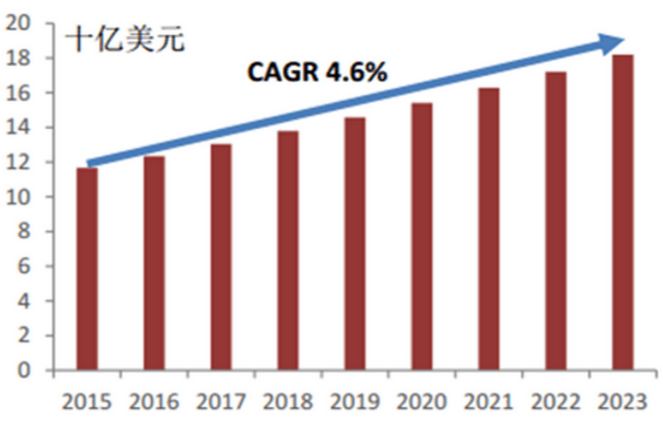

全球耳机市场规模(不考虑随手机附带耳机)

全球耳机市场规模(不考虑随手机附带耳机)


特别是运动耳机,是智能穿戴中增长最快的设备,然而运动耳机的使用环境要比普通耳机复杂很多,面临着雨水、汗水、盐雾等因素的影响,耳机PCB及元器件很容易被腐蚀,如果防水防汗做的不理想的话很可能使用几个月就损毁了。


做为运动耳机厂家如何使耳机的PCB防水、防潮、防汗液盐雾腐蚀也是产品品质很关键的一环,众多耳机生产商也加入了防水设计大潮,在市场上不断涌现标注着IP68的耳机产品,但实际防护能力大多都不敢恭维,原因也是工艺各不相同,采用的防水材料也有品质和性能之分,还有一部分自然也存在吹嘘的情况。


现在的消费者越来越理性,只有好的品质才能带来好的口碑,而好品质的前提是使用高品质原材料,在此,青山小编隆重推荐我司新型防水材料纳米防水液(也叫纳米防水涂层),并做纳米防水液在耳机PCB防水方面的简单测试,该纳米涂层能显著增强耳机的耐用性,应对潮气湿气和盐雾对耳机电路板带来的渗透和腐蚀,由于其操作工艺非常简单,性能出众,上市后迅速受到了众多耳机厂商的热捧。


青山新材蓝牙运动耳机PCB防水涂层的特点:

青山新材TIS-NM耳机PCB防水涂料是一种无色透明,无毒无害,无卤、不破坏臭氧、不燃烧的防潮气、防湿气、防腐蚀、防霉变的液态纳米涂料,符合欧盟环保标准,有RoHS ,REACH 检测认证,耐盐雾,防汗水侵蚀,防助焊剂残留物、产线人工接触后残留的有机物、电路板制程残留物等物质对PCB的损害。

1.青山新材开发的蓝牙运动耳机纳米防水、防汗系列纳米材料与各种基材的耳机PCB板都有良好的结合能力。


2.在耳机PCB线路板表面形成超疏水纳米膜层,有效阻止蓝牙运动耳机PCB线路板上元器件涉水受潮以及被汗水中酸碱盐腐蚀的情况。


3.推荐使用浸泡的工艺,青山新材纳米涂料会渗透至电子元件pin脚周围的各个细微的空隙处,达到完整的覆盖性与包裹性,防水效果更全面。


4.操作方法简单,浸泡只需1-3秒,取出后在常温下晾3-5分钟自然干燥,无须加热烘干,无须UV固化,无须额外增加喷涂镀膜设备,更无须24小时以上等待,属速干型


5.成本低,比如以运动耳机为例,1kg纳米防水液可加工约6-8千PCS (仅为用户实际批量施工时测得的参考值 ,最终以实际操作为准)。


6.蓝牙运动耳机的PCB经涂覆纳米涂层后其中个别元件需要返工时只需在维修过的焊点处用毛刷重新刷涂TIS-NM防水液即可,当温度超过130℃时涂层性能开始减弱,当温度达到300℃以上时涂层开始破裂,维修时可将烙铁头温度调高至300度以上即可以直接进行维修


7.该纳米涂料涂层的厚度超薄,根据固含的不同,膜厚介于0.1μm-6μm,运动耳机适用的厚度在1μm以内,肉眼不可见,散热性能好。


8.青山新材耳机纳米涂层有多个系列,适用于不同的防水防潮需求,可根据您对品质的具体要求选择适用的系列,可经样品测试后再选择,具体的产品系列请致电4007777029详询。


蓝牙运动耳机PCB防水操作案例一:

耳机PCB防水TIS-NM纳米涂层操作工艺

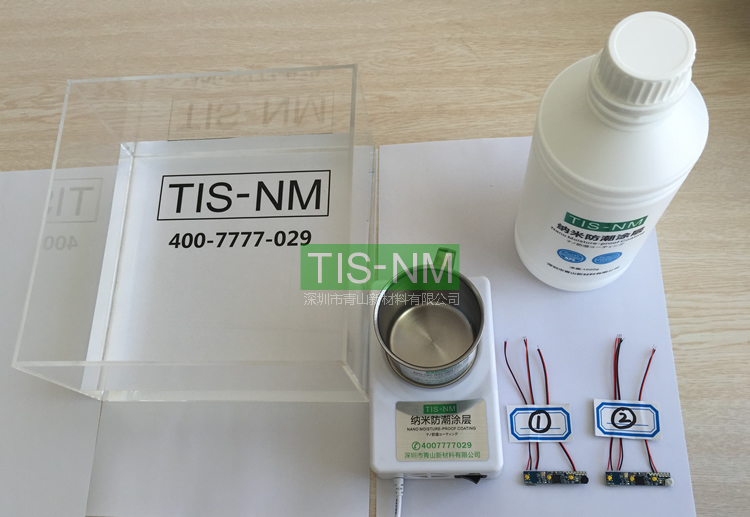

[1] 准备TIS-NM纳米防潮涂层、浸泡用容器及两块耳机PCB。


耳机PCB防水TIS-NM纳米涂层操作工艺

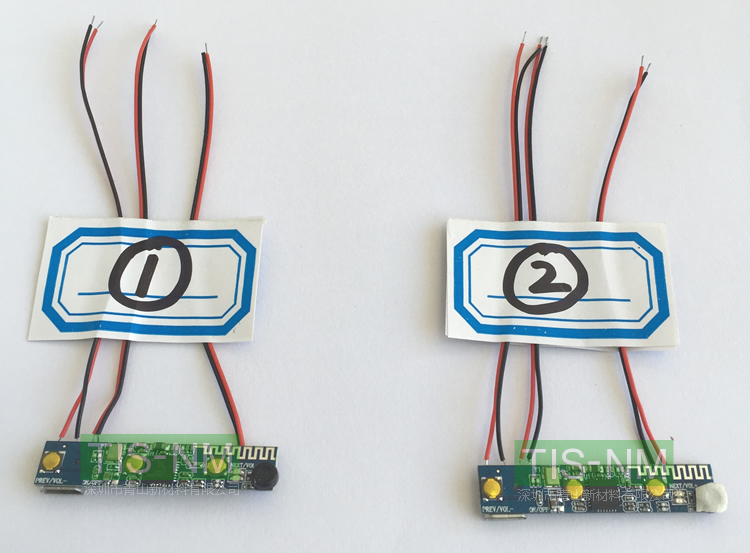

[2] 分别标记,本例中我们取2号PCB做为纳米涂层施工对象,并做1,2号表面水滴接触角观察。


耳机PCB防水TIS-NM纳米涂层操作工艺

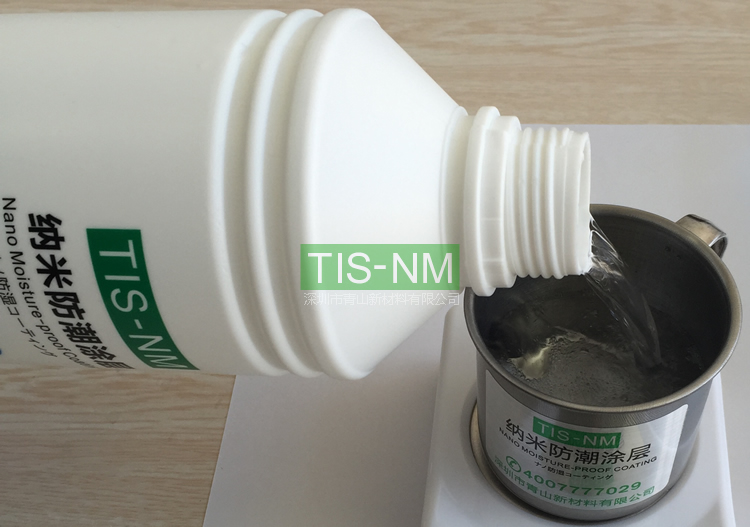

[3] 在容器中倒入适量TIS-NM纳米液,以刚好没过耳机PCB为宜。


耳机PCB防水TIS-NM纳米涂层操作工艺

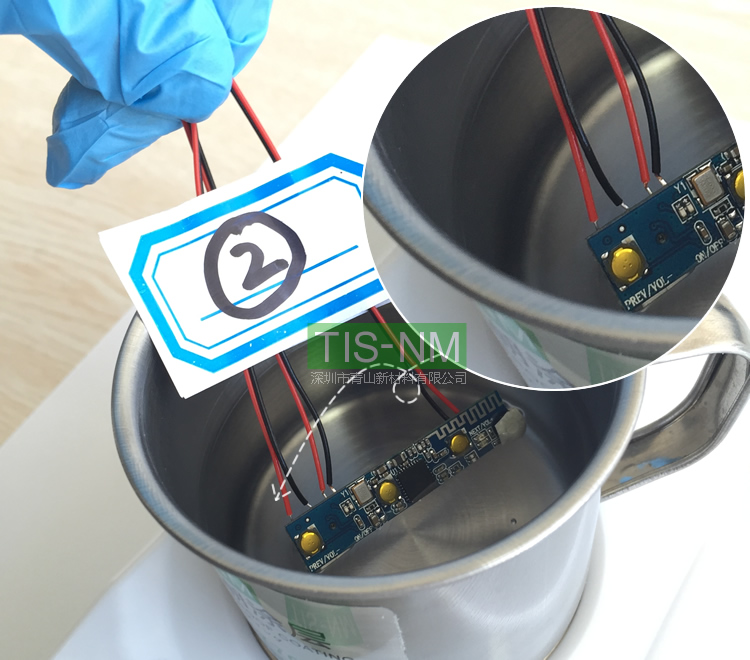

[4] 将2号PCB浸入到TIS-NM纳米液中约3-5秒,TIS-NM纳米涂层属速干型,几乎无流挂。


耳机PCB防水TIS-NM纳米涂层操作工艺

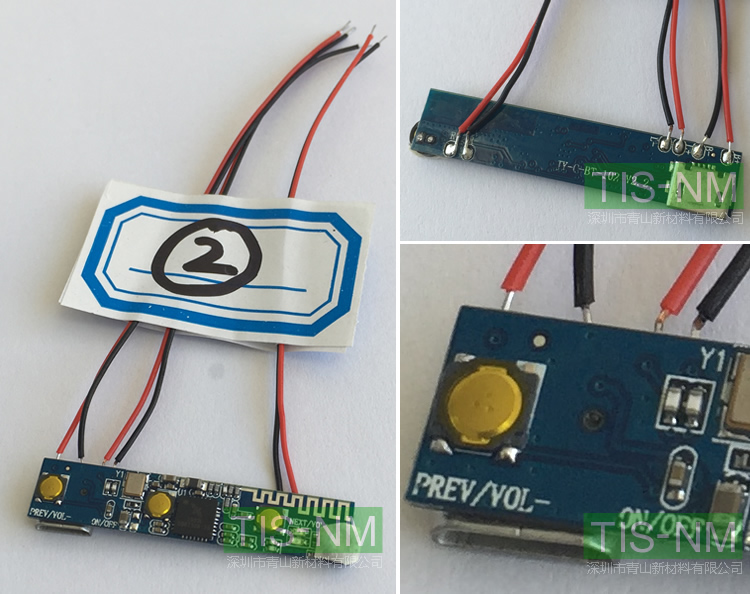

[5] 取出后常温下晾置5-10分钟即可,无需烘烤,涂层超薄,肉眼不可见。


耳机PCB防水纳米涂层

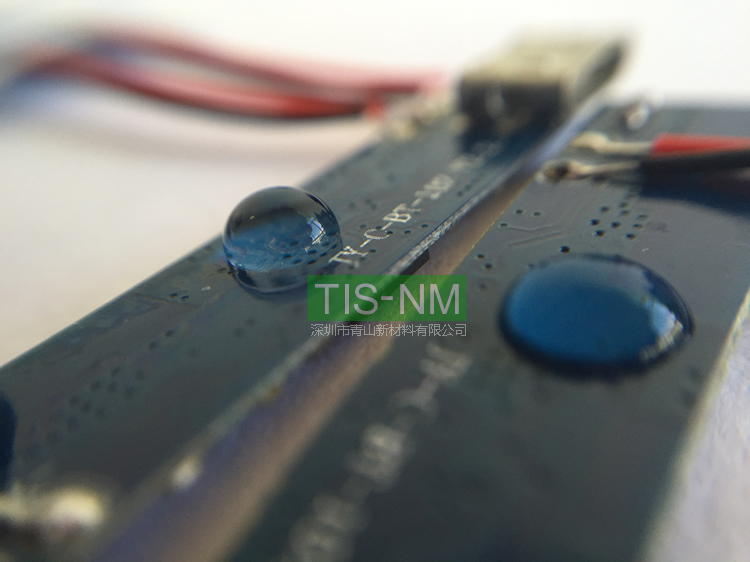

[6] 滴水观察,采用了TIS-NM纳米涂层的2号PCB表面水滴接触角明显更大。


耳机PCB防水纳米涂层

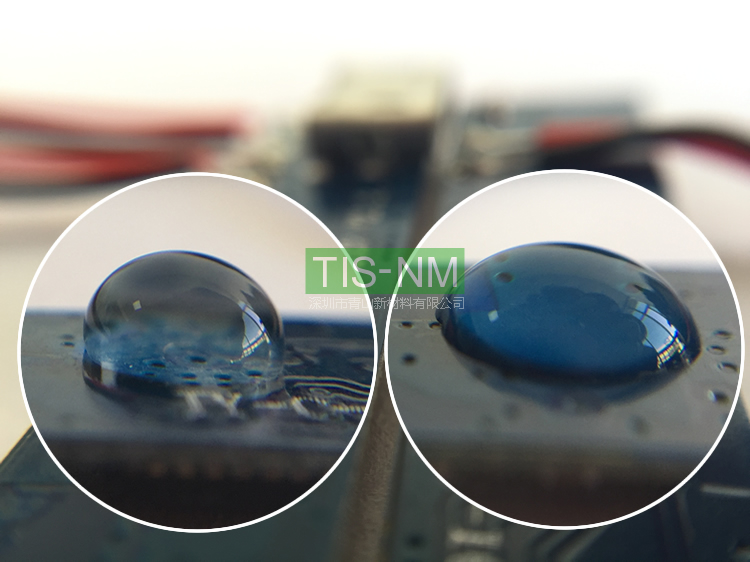

[7]-a 细节观察对比,左为TIS-NM纳米涂层PCB表面,即上述2号PCB,右为1号普通PCB表面

耳机PCB防水纳米涂层

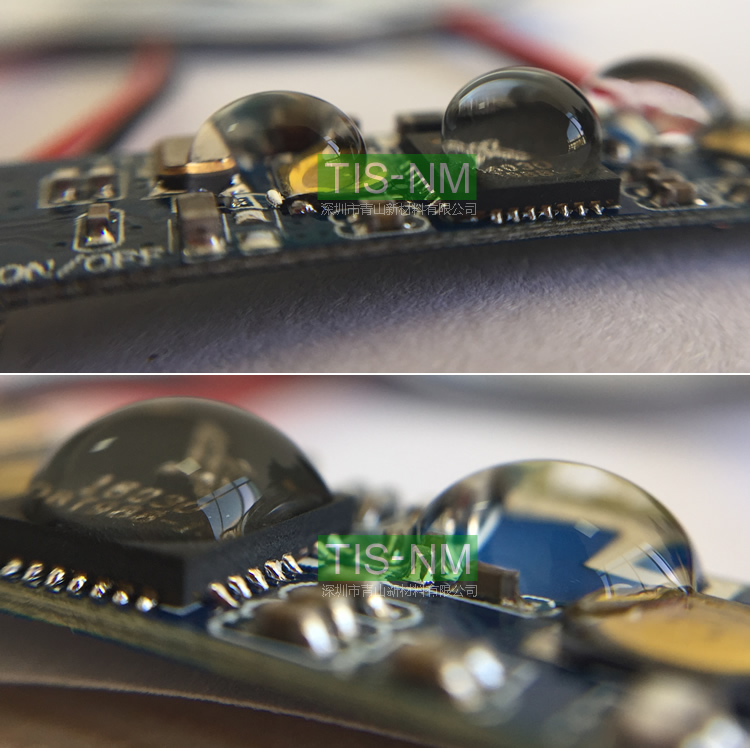

[7]-b 细节观察对比,上为TIS-NM纳米涂层PCB表面,即上述2号PCB,下为1号普通PCB表面。



蓝牙运动耳机PCB防水操作案例二:

蓝牙运动耳机纳米防水方案及工艺流程

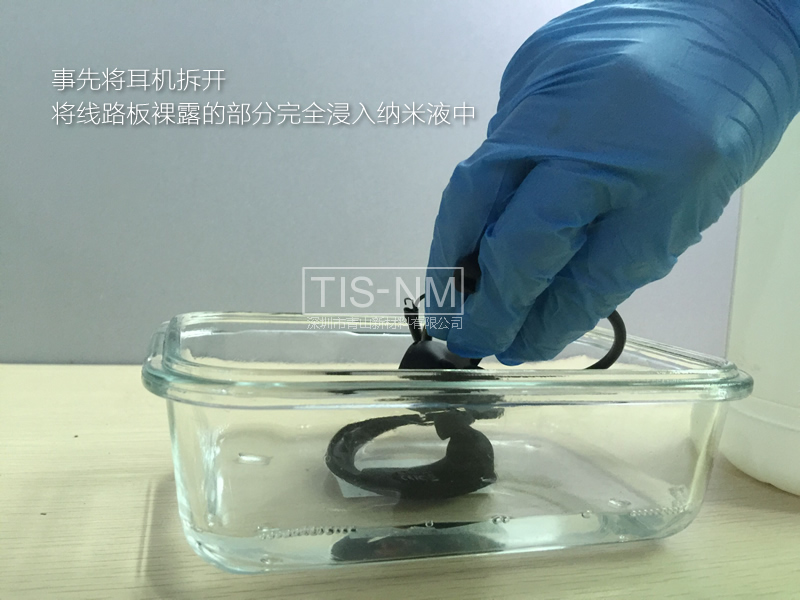

(1)将线路板浸泡到纳米防水液中,实际操作中单独浸泡PCBA即可,无须带外壳浸泡。


蓝牙运动耳机纳米防水方案及工艺流程

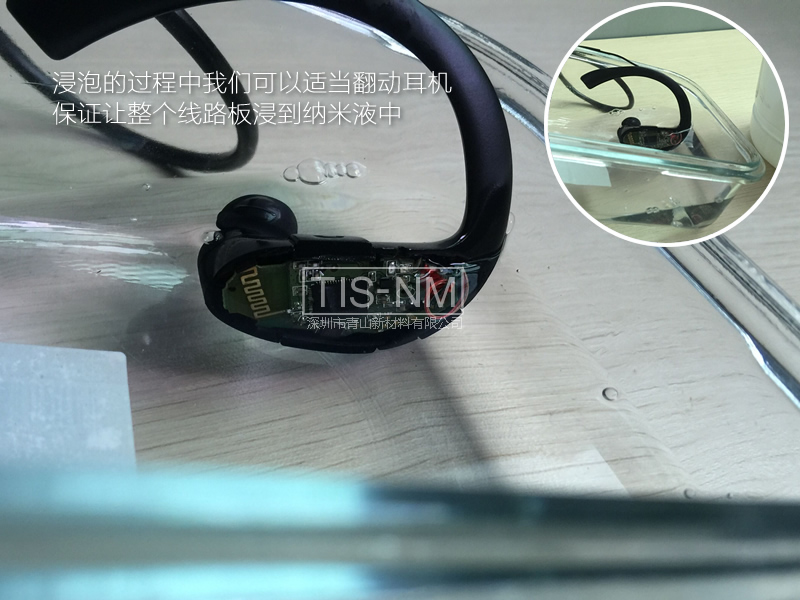

(2)适当翻动耳机PCB板,让纳米液的接触更全面更均匀。


蓝牙运动耳机纳米防水方案及工艺流程

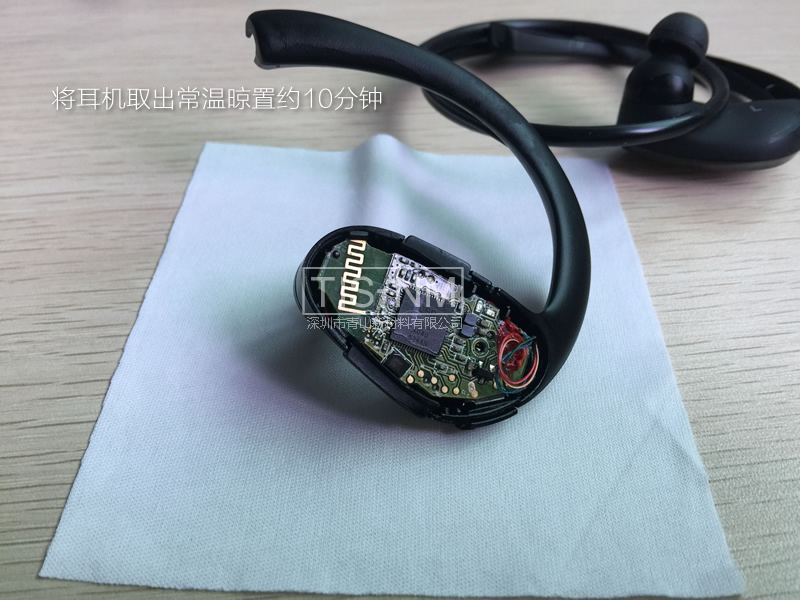

(3)取出后自然常温晾置约10分钟膜层即干燥。


蓝牙运动耳机纳米防水方案及工艺流程

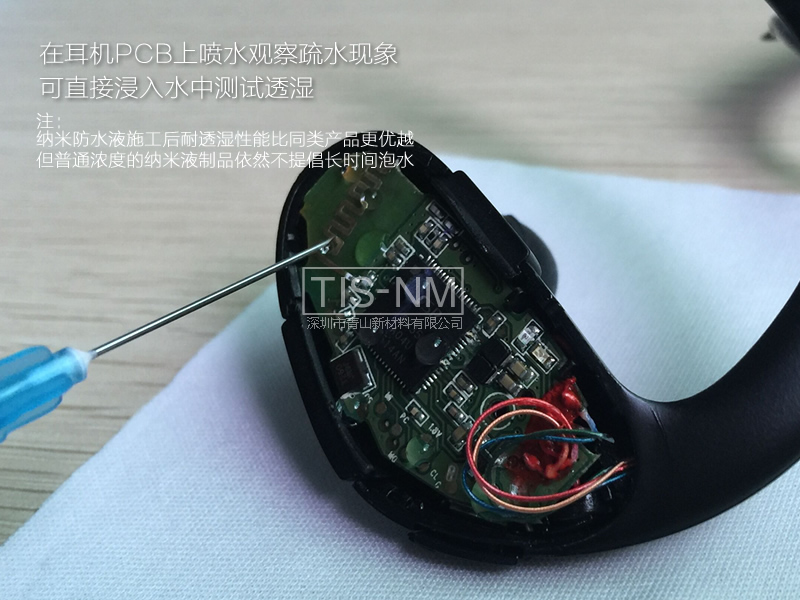

(4)可以在耳机PCB表面喷水观察疏水情况,也可以浸入水中测试,但不建议长时间浸泡。



蓝牙运动耳机纳米防水方案及工艺流程

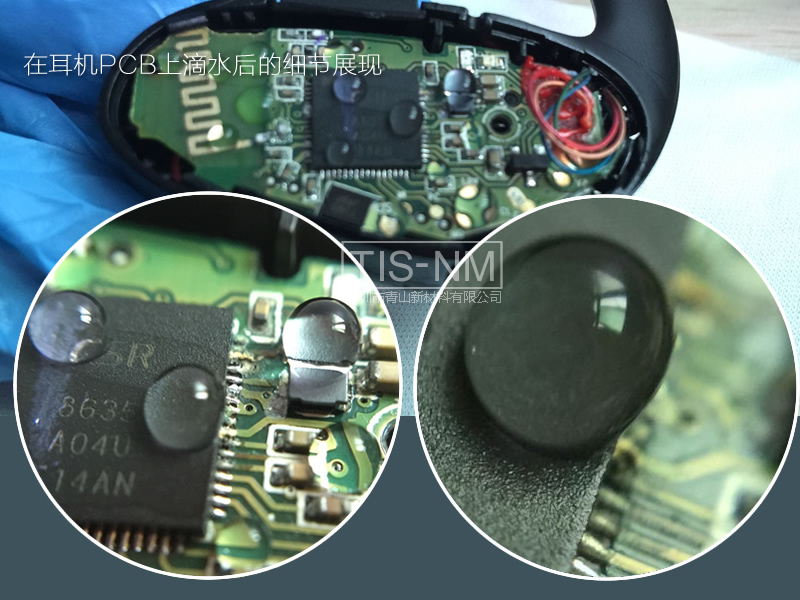

(5)表面疏水细节展现,水滴落在耳机PCB表面呈明显的圆球状,接触角大,易滑落。


蓝牙运动耳机纳米防水方案及工艺流程

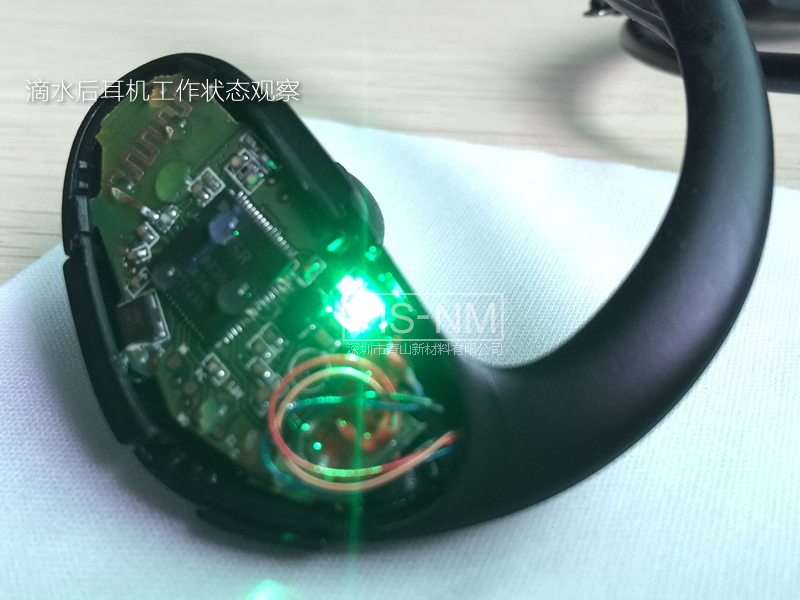

(6)滴水后加电观察测试


运动耳机PCB线路板纳米防水泡水效果测试
