首页 > 产品系列 > 环保三防漆

环保三防漆PCB防潮单组份速干耐盐雾168小时
关键词:环保三防漆,无溶剂三防漆,有机硅三防漆,有机硅涂料,速干三防漆,PCB三防漆
简介:环保有机硅三防漆是一种单组份无溶剂室温固化液体有机硅涂料具有优良的电气绝缘性能和化学稳定性,能耐水、耐臭氧、耐气候老化,环保认证,无溶剂,固化快,无毒害,不燃烧,无腐蚀,强附着力。

环保无溶剂有机硅三防漆基本介绍



是一种单组份无溶剂液体有机硅涂料,使用时,常温下依靠空气中的水分自然固化。固化后的涂层具有优良的电气绝缘性能和化学稳定性,能耐水、耐臭氧、耐气候老化,能在-60~200℃温度范围长期使用,对电子元器件、PCB线路板、多种金属、非金属材料都具有良好的粘接性和附着力。

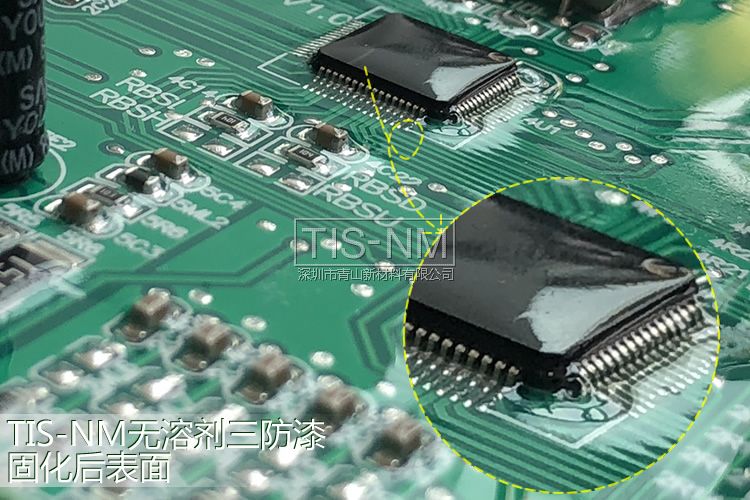

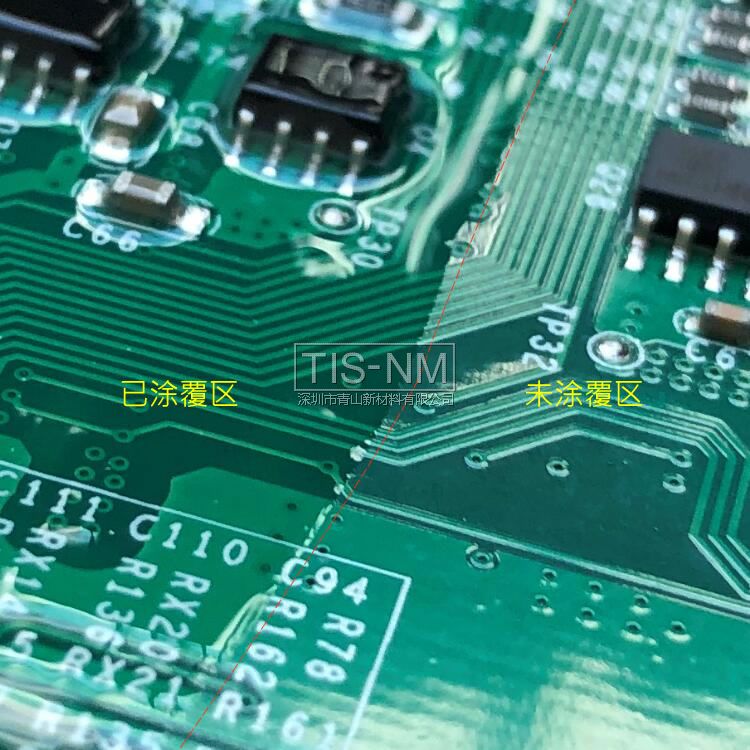

无溶剂环保有机硅三防漆涂覆效果


TIS-NM环保三防漆特性


环保认证无溶剂低粘度固化快无毒害不燃烧无腐蚀强附着力



●对材料无腐蚀性



●憎水性及憎水迁移性强,防潮性好



●更好的附着力



●施工方便



●无溶剂


通常情况下,有机硅三防漆需依靠溶剂进行稀释,以增加其流动性,TIS-NM环保三防漆在无溶剂的情况下保持产品低粘度和良好的流动性,同时使产品发挥出较强的附着力,同类型的很多三防漆产品目前还无法兼顾这几个技术难点。



有机硅三防漆性能指标



序号
项目
单位
技术指标
检测标准
固化前
1外观
/
半透明乳白色流动体
目测
2表干时间(25℃)
min
5GB/T 1728
3粘度
mPa·s
500GB/T 10247
4实干时间
h22GB/T 1728
固化后
5附着力

1GB/T 1720
6拉伸强度
MPa
1.5GB/T 528
7断裂伸长率
%
100GB/T 528
8击穿强度
kV/mm
27GB/T 1695
9体积电阻率
Ω·cm
8.9×1014
GB/T 1692

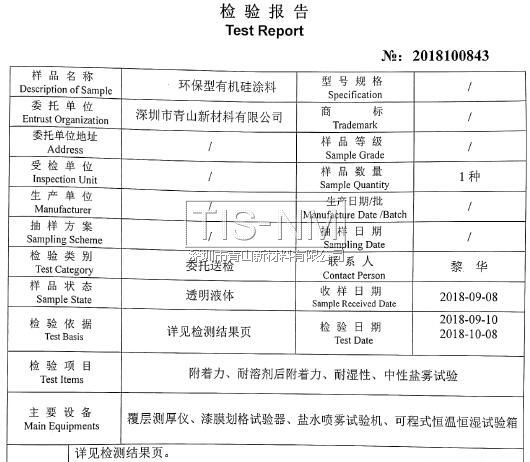

无溶剂环保三防漆检验报告

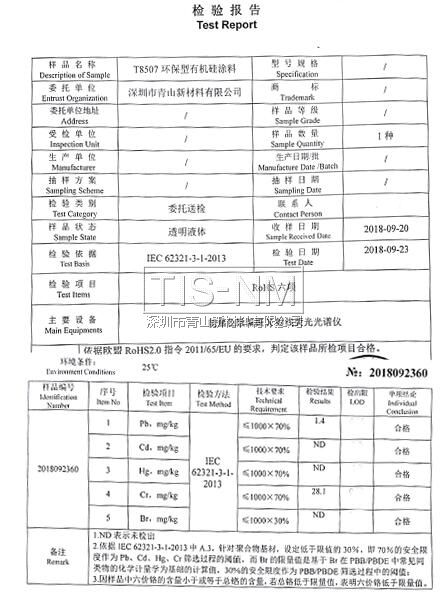

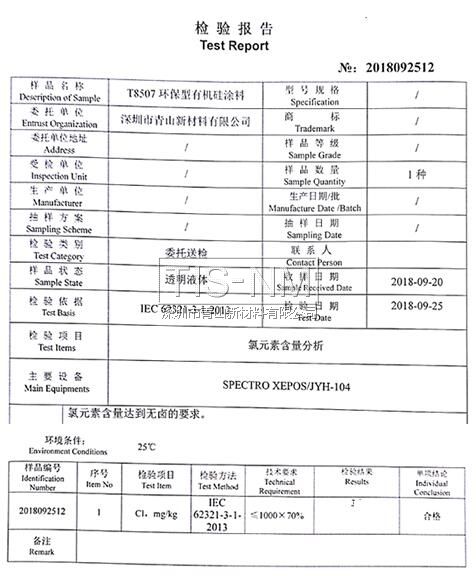

三防漆检测报告

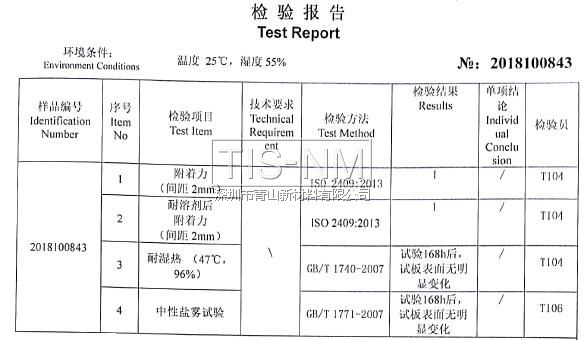

三防漆检测报告

※ 附着力及耐溶剂后附着力均为1级,耐湿热(47℃,96%)试验168小时后,试板表面无明显变化,中性盐雾试验168小时后,试板表面无明显变化。


报告说明:

1.划格后,用压敏胶带粘贴划格区域后再观察漆膜脱落情况。

2.试板制样:采取喷涂方式制样。

3.耐溶剂后附着力测试条件:将试板放置在乙酸乙酯中浸泡8h,擦拭干净后检测附着力。

4.盐雾试验箱温度:35℃;饱和桶温度:47℃;喷雾压力1.0kg/cm2;试验溶液为(50±5)g/L的NaCl水溶液,水为去离子水,盐为分析纯的NaCl,pH为6.5~7.2,喷雾量为(1.0~2.0)ml/80cm2/h。

5.盐雾试验试样的放置角度:试样正面与垂直方向成15°~25°。

6.盐雾试验结束后拿出试样,放置30min,用自来水冲洗试样表面残留的盐溶液,用纸轻轻吸干水分,检查试样。




无溶剂环保三防漆典型用途



用于电子线路板、通讯设备、变电设备、母排、电机附件、开关柜、干式变压器、整机浸涂或喷涂,起到防潮、防静电、绝缘作用。




环保三防漆使用方法及注意事项



●将需涂覆的材料表面擦拭干净,保证被粘表面无油污、杂质。

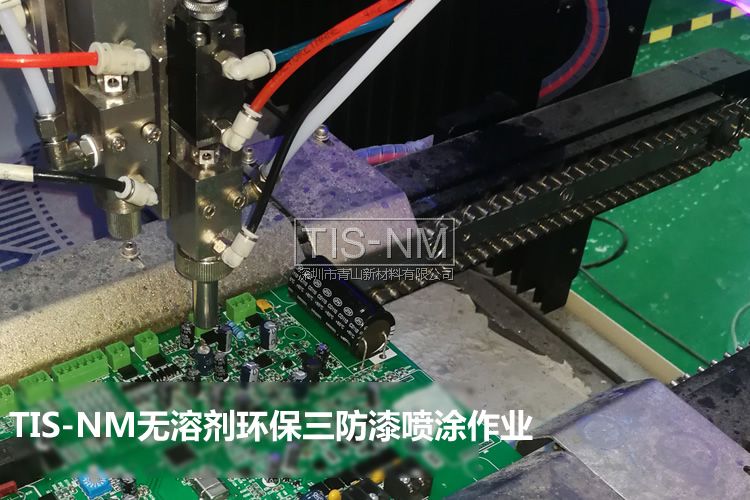

 三防漆全自动喷涂

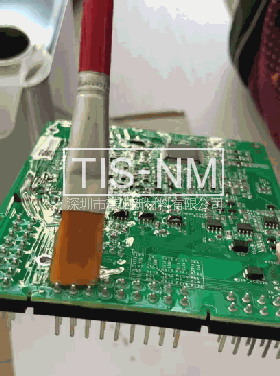

●本品可采用刷涂、喷涂、浸涂等方法施工。涂层以不流卦、不漏涂为限。一次涂膜厚度一般在 0.1~0.2mm 之间为宜,最终涂膜厚度应达 0.3~0.5mm。

 有机硅三防漆漆膜流平性

●第一道涂膜表干后,即可再次涂覆。



●用完的毛刷、喷枪等应及时用稀释剂洗净,以备下次使用。



●本产品使用时靠接触空气中水分固化。施工剩余产品需及时密封以备下次使用。空气中的水分含量越高,涂料干燥固化越快;温度越高,涂料固化越快。





环保三防漆包装、储存和运输



本品为标准容器包装。

按非易燃品储运。





安全与环保



本产品符合环保认证,符合当下国内安全生产管理部门及环保部门对电子制造等企业原材料环保、安全等各方面的要求,可在室温下储存与使用,不燃烧,对人体无毒害,无刺鼻异味。


环保三防漆喷涂案例

三防漆喷涂

查看更详细三防漆喷涂案例


 样品及免费打样申请热线:400-7777-029


上一篇:First
下一篇:无溶剂三防漆
收缩

在线客服

  • 乔小姐 点击这里给我发消息
  • 杨小姐 点击这里给我发消息
  • 乔小姐 点击这里给我发消息
  • 电话:400-7777-029
