结构防水模具+PCBA纳米防水涂层,产品防水与其堵不如疏

发布时间:2016-07-06 10:00:18

电子产品做防水结构与其堵不如疏

很多时候一个项目需要做防水,做结构的攻城师们就忙的不要不要的,为了不耽误工期,为了能通过验货,多少日日夜夜奋斗在一线研究各种模具,满脑子注塑、密封、排气、各种胶垫、导流,散热,变形,开模成本……我们非常纠结到底要怎么去改善外观模具来应付多少有点挑剔的客户。所以,青山新材小编认为如何让产品防水工艺更简单,需要我们去思考改进并大胆尝试。

对于电子产品来说最怕的是水气进入内部后对PCB上面的电子元器件的损害,容易造成短路,与其堵不如疏,如果我们给产品的PCBA穿件雨衣,完整保护电子元器件,而这件雨衣不影响散热,不影响连接器正常导电,肉眼看不到,表面高疏水,并且防腐蚀……

如果PCBA做这样的涂层再加上外观简单做一些疏水改变,这会不会是产品防水工艺的一个小突破呢?(此处有掌声简单的防水模具+内部PCBA纳米防水涂层,双管齐下做防水,与其堵不如疏)这个东东就是PCBA纳米涂层,是一种氟系纳米液体材料


PCBA纳米防水防腐蚀涂层



PCBA纳米涂层的特点

1.无色透明,无毒无害,不燃烧的防潮防湿防腐蚀的液态产品,青山新材的纳米液符合欧盟环保标准,有ROHS ,REACH  168项检测认证,符合MSDS化学品安全检验标准,安全无毒不燃烧,与各种基材PCB板都有非常良好的结合能力。

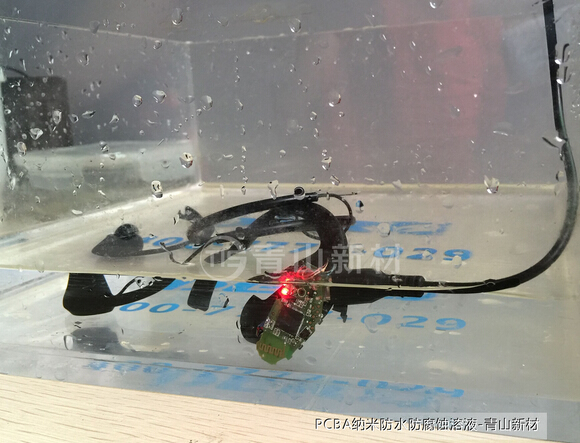

2.在PCB线路板表面形成疏水效果非常好的纳米膜,使其形成荷叶效果,有效降低表面能量,高疏水,水滴在PCB板上轻甩即可滑落,可以有效阻止电子产品PCB线路板上元器件涉水受潮以及被酸碱盐腐蚀的情况。

oem-service-box.jpg      15689.png

3.可通过浸泡的施工方法将本产品渗透至电子元件的各个细微的空隙处,达到完整的覆盖性与包裹性,进而产品会得到全面立体的防水效果。


4.与通常所使用的三防漆以及灌封胶有很大的区别,相比之下,三防漆更不易让PCB以及元器件散热,导电性能不佳,还可能会释放有毒有害物质,而青山新材TIS PCB纳米涂层更环保,符合欧盟环保标准,因为是纳米级材料,其所形成的涂层肉眼看不到,散热性能很好,必要的导电性能也不受影响,也就是说在浸泡PCB板的时候无须对连接器进行事先封堵。


5.操作简单,浸泡只需3-5秒即可取出在常温下晾10分钟左右自然干燥,无须加热烘干,无须额外增加设备,防水可达IPx5。


6.做了防水之后个别元件返工后焊时只需在焊点处用毛刷重新刷涂防水液即可。


7.多系列多浓度级别产品,适用于不同的应用,可根据您对品质的具体要求选择适用的浓度,可经样品测试后再选择。


    很多产品实际上如果能做基本的生活防水防腐蚀(IPx5),那产品的品质将是很大的提升,也会相应的减少售后成本,比如蓝牙运动耳机就是一个时常会被人体汗水侵入腐蚀的产品,如果使用如青山新材纳米防水涂层的话能有效的阻止汗液对电路板和元器件的腐蚀,从而延长使用寿命,电子烟的烟油会渗漏到主机对电子组件造成腐蚀……现在是品质时代,品质就是企业的生命。

    另外从成本的角度大可核算一下开模具采用精密的外观防水更经济还是简单的外观防水模具+内部PCBA纳米防水涂层,双管齐下做防水更划算。
