智能水表PCBA防水设计和防水材料
发布时间:2016-12-02 15:20:05

研究和利用现代化智能技术对自来水计量及收费实行自动控制,减轻供水管理部门因“先供水后收费”造成的资金压力,减少每月抄表、收费所带来的麻烦和因收费问题带来的纠纷,用智能技术改变自来水管理体制的落后现状,势在必行。

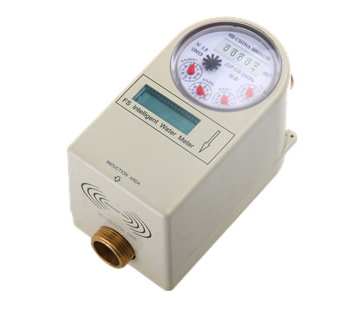

智能水表

基于单片机的智能水表不但可以提高供水部门的工作效率,而且在技术上为节约用水、合理用水创造了条件,由于这些提点,智能水表近几年得到了快速的应用。

以单片机为核心的IC卡智能水表电路,其主要功能是:

实现IC卡的读写

液晶显示的控制

电磁阀的控制

脉冲的提取

具有安全保护电路、记忆单元电路、通信接口电路

完成整个水表信号的读、写处理,监控水表工作的功能。

智能水表的工作过程

将含有金额信息的IC卡片插入水表中的IC卡读写器,或者通过感应,经微机模块识别并下载有效信息后,阀门开启,用户可以正常用水。流量传感器采集来的信号以脉冲形式触发单片机的外部中断INT0, “激活”单片机,并转换成所需的电子信号供给微机模块进行计量,并在LCD显示模块上显示。当用户的用水金额下降到一定数值时,单片机触发报警模块,提示用户应该去持卡交费购水。当存储在读写器EEPR0M 中的水量(金额)用完时,单片机触发中断,关闭电磁阀。用户只有重新购水, 才能使电磁阀打开。在正常情况下电磁阀处于接通状态。只有当特殊事件发生时, 电磁阀才从接通状态变为关闭状态。


显然这个原本只跟水打交道的装备现在也需要跟电来往了,里面核心的部件已经完全电子化,比如PCB,传感器,MCU,电池,显示屏等。

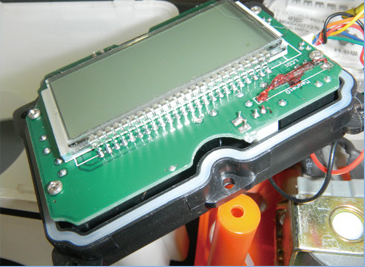

智能水表PCB防水设计智能水表设计

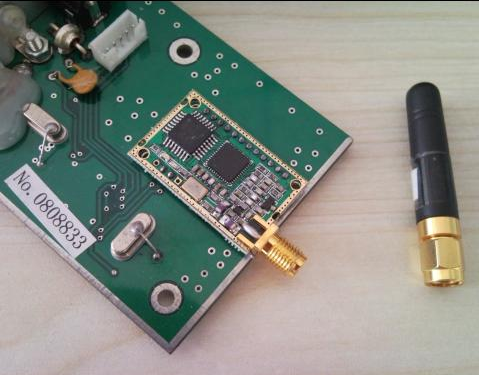

因为智能水表具有数据传输通信的能力,所以还多了网络模块,甚至无线网络传输,即所谓的智能远传功能,可以实现预定自动抄表,数据传输能过到几百米远。

无线水表防水

所以对于智能水表来说其电子电气部分已经占据了很重要的位置和空间,而实际使用当中水表又是一个很容易接触到水的产品,所以智能水表的防水性就尤为重要,一旦水气进入到水表的PCB板上,轻则短路罢工,重则烧毁,如果安装在露天的位置那更要有良好的防水性,因为除了本身经过水表的水的威胁之外还有来自雨天的骚扰。


如何做到智能水表防水

如何做到智能水表防水,需要从外到内下功夫,首先在结构方面要做到密封,这一点相信很多水表厂家都能做得到,改进一下外观结构的设计,采用质量过关的密封胶圈等基本可以解决外观防水的问题。

智能水表防水

需要引起注意的就是内部的防水,准确来说是内部防水气,因为一般溜进水表内部的也顶多是一些水气雾气,如果不能对PCB做必要的防护,水气就很容易让电子元器件受潮,所以内部的重点是PCB的防护,传统工艺上基本都采用普通防水漆,但可能会出现环保不达标,散热成问题,维修很麻烦……,而现在有更好的材料,那就是纳米涂层,青山新材料推出TIS-NM纳米防潮涂层专门针对电子产品PCB防潮、防水、防酸碱腐蚀、防油污等问题。

智能水表防水处理

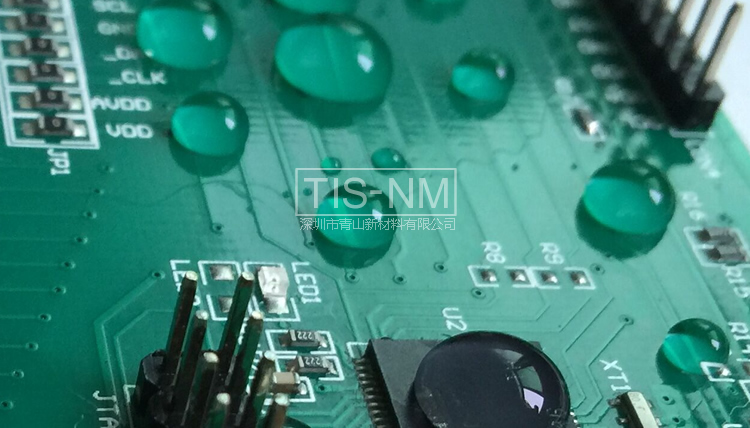

TIS-NM纳米涂层可以在智能水表PCB表面形成一层超薄纳米级厚度的防护膜,该膜层肉眼几乎看不见,在微观结构上呈现极细微的纳米级颗粒排列而成的网,水分子被托举起来,轻轻抖动即可滑落,即超疏水现象。

智能水表防水设计


TIS-NM纳米涂层已成功于多家仪表类上市公司合作,为智能水表PCBA提供良好的防护,性能稳定,符合RoHS,REACH认证,并通过NSS中性盐雾测试,有较好的耐盐雾性能,是智能水表内部电子器件防护和必备涂料。
