| 本产品是含有氟树脂的表面处理剂。可以直接涂膜在金属基材、印刷基板上，达到优异的防湿、防腐蚀、拒水拒油性能。可以应用于喷涂、浸渍、旋转喷涂等喷涂方式。 |
１．特征
・优秀的拨水以及防水性能
・高拨油性能（拨油性高于PTFE）
・薄涂层也能发挥优异的性能
・室温成膜(25℃条件下15分钟内可成膜)
・高耐热性（热分解温度在200 ℃ 以上）
・无闪点。非危险品。
水蒸气透过系数 (g·mm/m2·24h) *1 | 吸水率 （%）*2 | 水接触角 （度）*3 | 膜厚 （μm）*3 | 干燥时间 （分）*4 | |
SURECO1102 SURECO1202 | 6.1 | ＜0.5 | ＞110 | ～1 | ＜3 ＜1 |
*1 JIS Z0208 (杯法)
*2 水中浸渍24h
*3 1 dip 膜厚0.1-0.2μm
*4 25℃指触干燥时间
高拨水拨油性能
接触角[度]

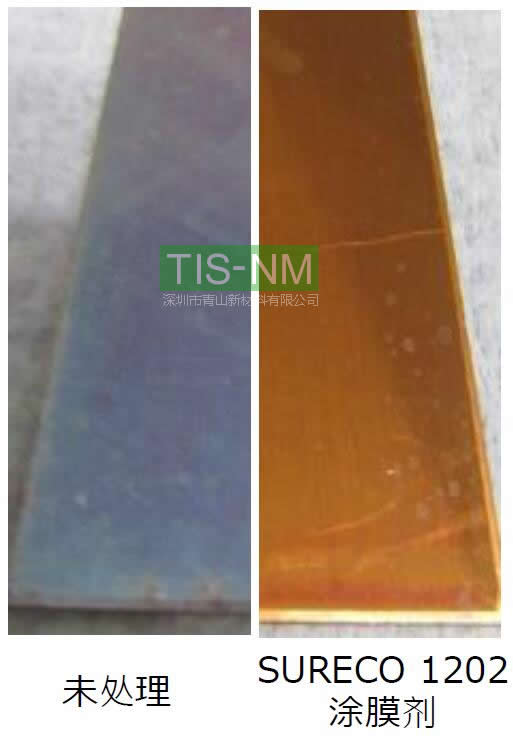

防锈性能
针对使用在印刷基板中的铜进行了评测。在高温高湿的环境中也没有出锈，有助于保持回路的正常运作。
涂层液： SURECO 1202
被测主体： 铜片
JIS 3100(C1100P)
涂装工艺： 浸渍法
膜厚： 0.1-0.2μm
试验条件： 85℃/85%RH
试验时间： 100小时

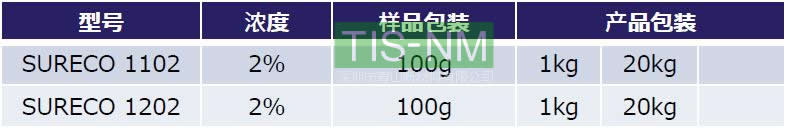

2. 产品信息
3.产品应用
· 可提高印刷线路板和电子配件产品的防湿性、防水、防腐性。防助焊剂溢流。
· 可用于电子设备外壳的防水、拒油。防止油溢出。
· 可防止光学配件、磁头等的污渍附着。
4. 涂膜特性
| 特性值 | 参考 | |
| 密度[kg/m3] | 1.7×103 | JIS K7112 A法 |
| 比热[J/kg・K] | 1.2×103 | JIS K7123 |
| 热传导率Ｗ/ｍ･ｋ[ ] | 0.13 | JIS R1611（レーザーフラッシュ法） |
| 分解温度[℃] | 236 | TG-DTA（注1） |
| 玻璃转换点[℃] | 42 | DSC法 |
| 杨氏模量[ＭＰａ]（23℃） | 4.0×102 | JIS K7113 |
| 延伸[％] （23℃） | 271 | |
| 牵引强度[ＭPa] （23℃） | 6.1 | |
| 线膨胀率[p pm/℃] | 1～2×10-4 （-100℃～-10℃） | JIS K7197 |
| 绝缘抵抗[Ω] | 1×1013以上 | JIS Z3197 |
| 击穿强度[kV/ｍｍ] | 约25（短时间法） 约20（阶段法） | JIS C2110 |
| 体积电阻[Ω・ｃｍ] | 1×1015以上 | JIS K6911 |
| 表面电阻率[Ω] | 1×1014以上 | |
| 介电常数 | 3.5（1kHz） | |
| ３.２（1MHz） | ||
| 诱导电正接 | ０.０２（1kHz） | |
| ０.０３（1MHz） | ||
| 透过系数[ｇ▪ｍｍ/ｍ２▪ 24h] | ６.１ | JIS Z0208（杯法） |
| 吸湿度[wt％] | ０.１ | 40℃×90％RH 24ｈ后测定 |
| 吸水率[％] | ０.５以下 | 水中24ｈ后测定 |
注１) 测定条件（Air：400mL/min、升温速度：2℃/min、材质：Pt）
5. 涂装方法
· 可适用于刷涂、浸渍处理、旋转涂膜等涂装方法。
· 为避免气体的吸入，不建议喷涂。
6.使用注意以及相关法规
请按照MSDS的规定，正确使用本产品
