三防漆的绝缘性能测试之IPC-TM-650 2.6.3.4标准解析

发布时间:2019-04-08 09:29:54

日常生活中电子产品时刻面临恶劣环境的影响,比如空气湿度大、空气中盐分含量高等现象司空见惯,其中湿气是对PCB电路板最普遍、最具破坏性的主要因素,过多的湿气会大幅降低导体间的绝缘抵抗性、加速高速分解及腐蚀导体等。

通常的做法是对一些要在恶劣环境中工作的电子设备进行内外防护处理,外在即外壳包装的密封保护,内外即PCB板及元器件上涂覆功能涂层进行保护,以更大限度的增强电子产品的耐用性。三防漆则是一种常用的功能性涂层,涂覆于线路板的表面,形成一层保护膜(三防指的是防潮、防盐雾、防霉)。我们常常看到PCB电路板金属部分起了铜绿就是没有涂覆三防漆,金属铜与水蒸气、氧气共同化学反应而引起的。



电路板涂了三防漆后的绝缘性能的好坏是衡量三防漆品质是否过关的重要组成部分,因此通常要对三防漆的绝缘性能进行事先的测试,主要是依据IPC-TM-650标准进行样品的测试,测量三防漆涂层在温湿度变化过程中的绝缘电阻,本文主要对IPC-TM-650 2.6.3.4进行解析。



1、适用范围

测量三防漆涂层经过温湿处理过程中的绝缘电阻。



2、样品要求

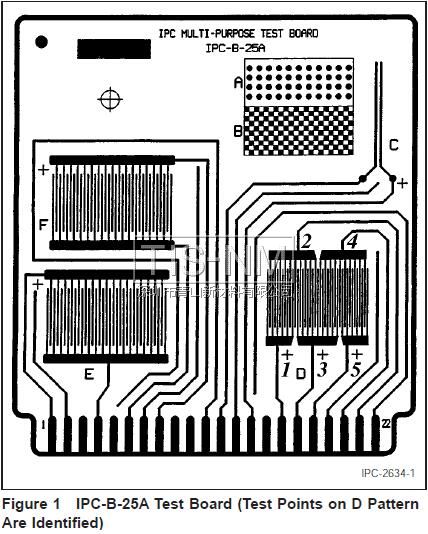

5片IPC-B-25A Test Board,在D pattern上进行测试: 1片没有三防漆涂覆的板 ,4片有三防漆涂覆的板 。

三防漆绝缘性能测试 IPC-TM-650


3、所需设备和工具

(1)温度湿度偏压箱

(2)高阻仪

(3)烘箱

(4)计时器

(5)锡炉

(6)钳子

(7)电烙铁

(8)助焊剂。



4、测试条件

(1)室内环境:25°, +2°, -5°C;40-50% RH

(2)温度湿度偏压箱环境:25° 到65° ± 2°C ;90, -5, +3% RH;50VDC偏压;20cyles



5、样品准备

(1)检查样品外观,符合IPC-A-600的有关规定;

(2)在D pattern的pad上分别焊接绝缘导线,1、3、5焊接正极导线,2、4焊接负极导线,注意焊接时不要使助焊剂飞溅到梳状线路上(可使用防护罩防止飞溅 的发生,如果发飞溅则要丢弃测试板);

(3)不要用手接触样品,也要防止样品暴露在脏污环境下。



6、测试过程

(1)在50±2℃的环境中放置24小时;

(2)在实验室环境下测量初始绝缘电阻,测量电压为100VDC,1min后再读一次数据看读数是否稳定;

(3)将样品竖直放入温度湿度偏压箱中,上面放置一个冷凝水滴防护罩;

(4)关上温度湿度偏压箱的门,设置50VDC的偏压;

(5)进行20cycles的温湿度循环,单个循环的过程如下:

a.在1.75±0.75hrs将温度从25℃升到65℃;

b.在65℃下维持3, +0.5, -0 hrs;

c.在1.75±0.5hrs将温度从65℃降到25℃.



7、测量与评估

(1)测量绝缘电阻前,关闭50VDC的偏压,加载100VDC的测量电压;

(2)分别在第1、4、7、10个cycle读取绝缘电阻值;

(3)20cycles结束后,在“25± 2℃,50 ± 5%RH”的条件下放置24hrs后,在实验室环境下再次测量绝缘电阻;

(4)按照IPC-CC-830检查外观和耐电压。
